Основные этапы производства наружной рекламы

Материалы и компоненты для наружной рекламы

Производство наружных рекламных конструкций опирается на нормативные документы и технические регламенты, определяющие требования к материалам и безопасности. Выбор конкретных компонентов зависит от типа конструкции, условий эксплуатации и ожидаемого срока службы. Основные материалы можно разделить на несколько групп: металлические сплавы для несущих частей, композитные панели для облицовки, акриловое стекло для светопропускающих элементов и светодиодные модули для подсветки. Каждый материал обладает определёнными физико-химическими свойствами, которые влияют на долговечность и устойчивость к внешним воздействиям. Подробнее о материалах и их выборе можно узнать на https://rpksun.ru/.

Металлический каркас и композитные панели

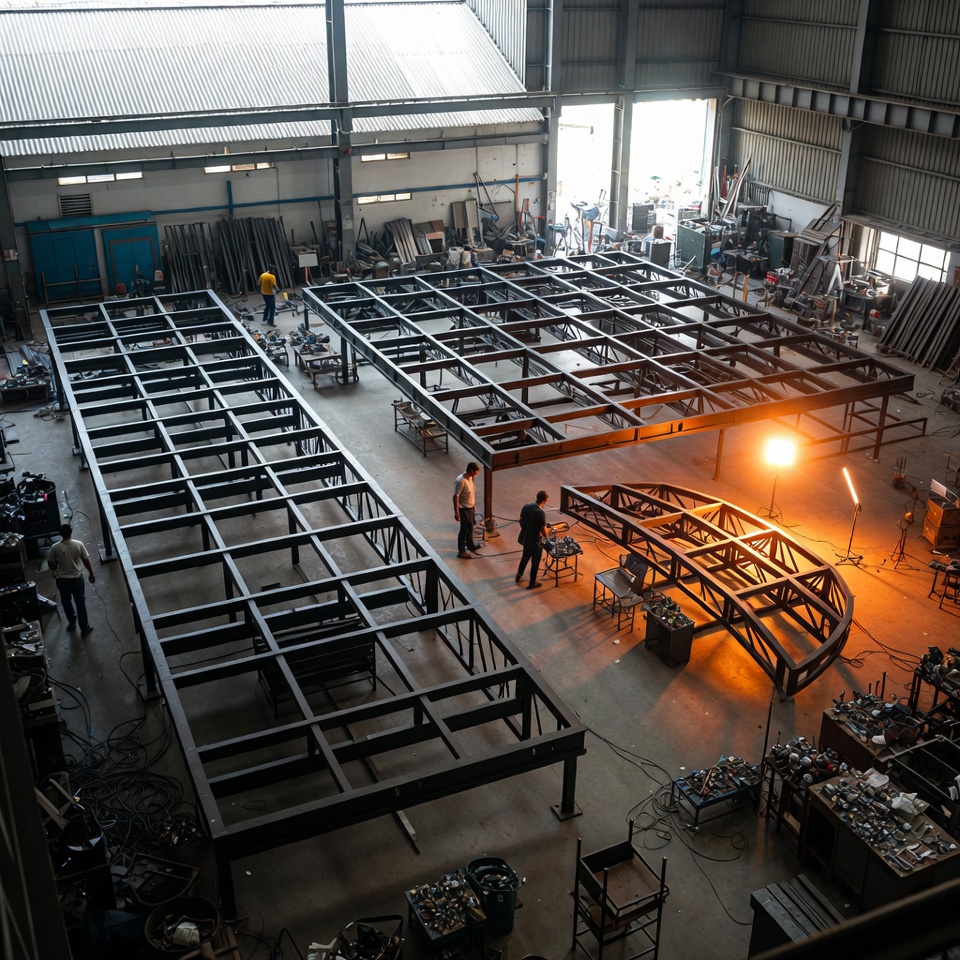

Металлический каркас является основой большинства рекламных конструкций – от щитов до объёмных стел. Для изготовления каркасов применяют холоднокатаную сталь толщиной от 1,5 до 3 мм либо алюминиевые профили. Сталь обеспечивает высокую несущую способность при относительно низкой стоимости, но требует обязательной антикоррозийной обработки. Алюминий легче (плотность около 2,7 г/см³ против 7,8 г/см³ у стали) и не ржавеет, однако его предел прочности ниже, поэтому алюминиевые каркасы чаще используют для небольших вывесок и световых коробов. Для защиты стальных каркасов применяют порошковое окрашивание (толщина слоя 60–120 мкм) или горячее цинкование, что предотвращает появление коррозии в течение 10–15 лет.

Композитные панели (например, алюминиевый композит с полиэтиленовым или минеральным наполнителем) используются для облицовки рекламных полей. Они состоят из двух алюминиевых листов толщиной 0,3–0,5 мм и внутреннего слоя (полиэтилен или огнестойкий минеральный наполнитель). Такая конструкция даёт малый вес (до 5–6 кг/м²), высокую жёсткость и устойчивость к ультрафиолетовому излучению. Цветное покрытие наносится методом контактной ламинации или окрашивания (PVDF-покрытие). Композитные панели выдерживают перепады температур от –60 до +80 °C, что позволяет использовать их в любых климатических зонах.

Акрил и светодиоды для световых коробов

В световых коробах (лайтбоксах) и объёмных буквах с подсветкой ключевым материалом является акриловое стекло (оргстекло). Акрил пропускает до 92% света, устойчив к ультрафиолету и не желтеет при длительном воздействии солнца (при условии использования УФ-стабилизированного сорта). Толщина листа для лицевой панели обычно составляет 2–4 мм, для боковых стенок – 3–6 мм. Акрил легко поддаётся фрезеровке, лазерной резке и термоформовке, что позволяет создавать сложные трёхмерные формы. Для молочной (светорассеивающей) поверхности применяют акрил с матированием, обеспечивающий равномерное свечение без точечных бликов.

Светодиодные модули являются источником подсветки в современных конструкциях. Используются светодиоды SMD 2835, 5050 или 3528 с цветовой температурой от 2700 K (тёплый) до 6500 K (холодный). Энергопотребление одного модуля составляет 0,1–0,24 Вт, а заявленный срок службы достигает 50 000 часов при токе 20 мА. Для наружных коробов важно герметизировать соединения (степень защиты IP65 или IP67), чтобы избежать попадания влаги и пыли. Светодиодная подсветка позволяет снизить энергозатраты в 5–10 раз по сравнению с люминесцентными лампами при сопоставимом световом потоке.

Технологические процессы изготовления

Проектирование простых вывесок и сложных стел

Процесс начинается с разработки конструкторской документации. Для простых вывесок (например, прямоугольный лайтбокс или щит на металлических кронштейнах) проектирование сводится к выбору типовых узлов крепления и расчёту габаритов. Сложные стелы (объёмные пространственные конструкции с криволинейными элементами, интегрированной подсветкой и многослойной графикой) требуют индивидуального проектирования. Используются CAD-системы (SolidWorks, AutoCAD), где создаётся трёхмерная модель, учитывающая ветровую нагрузку, массу и точки крепления. На этом этапе определяются размеры и количество светодиодных модулей, расположение кабельных каналов и необходимость вентиляционных отверстий для отвода тепла.

Типовые ограничения по габаритам для разных конструкций:

• Щиты 3×6 м (площадь 18 м²) – масса с каркасом до 500 кг, требуют усиленного фундамента.
• Вывески на фасадах зданий – не должны выступать за линию кровли более чем на 1 м и перекрывать окна (по противопожарным нормам).
• Крышные установки – высота до 5 м, масса не превышает 200 кг (для мягкой кровли требуется равномерное распределение нагрузки).
• Световые короба – глубина от 10 до 30 см, внутреннее расстояние между светодиодами и лицевой панелью 10–15 мм для равномерности засветки.

Раскрой, сварка и финишная обработка

После утверждения проекта выполняется раскрой листовых материалов. Для металла применяют лазерную резку (толщина до 12 мм) или плазменную резку (до 20 мм). Лазерная обработка обеспечивает точность ±0,1 мм и минимальную зону термического влияния, что особенно важно для деталей, которые будут подвергаться сварке. Акрил и композитные панели раскраиваются на фрезерных станках с ЧПУ или лазером (для акрила мощностью не менее 80–100 Вт). После раскрыва детали зачищают от заусенцев и притупляют острые кромки (радиус скругления 0,5–1,5 мм).

Сварка металлического каркаса выполняется полуавтоматом MIG/MAG с использованием проволоки диаметром 0,8–1,2 мм. Швы зачищаются, обезжириваются и покрываются грунтовкой (эпоксидной или цинкосодержащей). Далее наносится порошковая краска в электростатическом поле, после чего деталь отверждается при температуре 180–200 °C в течение 10–20 минут. Финишная обработка включает сборку светового короба: вклеивание акриловых панелей (силиконовый герметик), монтаж светодиодных модулей на алюминиевый профиль с термопастой, прокладку проводов в гофрированной трубке. Готовая конструкция тестируется на герметичность (опрессовка воздухом при давлении 0,2 атм) и работоспособность подсветки (проверка тока в цепи, отсутствие коротких замыканий).

1. Разработка конструкторской документации и 3D-модели.
2. Раскрой металла, акрила, композитных панелей.
3. Сварка несущего каркаса и финишная обработка швов.
4. Грунтовка и порошковая окраска (или горячее цинкование).
5. Монтаж светодиодных модулей и герметизация корпуса.
6. Сборка и контроль качества (электроиспытания, проверка герметичности).

Нормативное регулирование и безопасность

ГОСТ Р 52044 и согласование с администрацией

Размещение наружной рекламы регламентируется ГОСТ Р 52044-2003 «Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений. Общие технические требования». Документ устанавливает дистанции от рекламной конструкции до проезжей части (не менее 10 м вне населённых пунктов, 4–6 м в городах), высоту нижнего края над землёй (минимум 5 м для конструкций, перекрывающих тротуар) и ограничения по световому потоку (яркость не более 4000 кд/м² в тёмное время суток). Конструкции не должны перекрывать дорожные знаки, светофоры и ухудшать видимость.

Согласно ГОСТ Р 52044, вывески и рекламные конструкции не должны создавать помех для участников дорожного движения и ограничивать видимость. Допустимый уровень яркости вблизи проезжей части не должен превышать 4000 кд/м².

Согласование установки с местными властями является обязательным этапом. Заявитель должен представить проектную документацию, техническое заключение о несущей способности места крепления (для фасадных конструкций), а также разрешение от собственника здания или земельного участка. Орган местного самоуправления (департамент архитектуры, комитет по рекламе) проверяет соответствие схеме размещения рекламных объектов и выдает разрешение на установку сроком от 5 до 10 лет. Без согласования конструкция подлежит демонтажу за счёт владельца.

Расчёт ветровой нагрузки и надёжность креплений

Ветровая нагрузка рассчитывается по СНиП 2.01.07-85 (актуализированная редакция СП 20.13330.2016) с учётом ветрового района и высоты расположения конструкции. Для большинства регионов России базовая ветровая нагрузка составляет от 0,23 до 0,85 кПа. Для крупноформатных щитов (площадь более 20 м²) коэффициент лобового сопротивления принимается равным 1,2–1,5. При расчёте креплений запас прочности должен составлять не менее 1,25 от расчётной нагрузки. Анкерные болты, используемые для фиксации к бетонным или кирпичным стенам, выбираются диаметром от 10 до 20 мм с глубиной заделки не менее 60 мм. Для крышных установок дополнительно учитывается снеговая нагрузка (нормативное значение от 0,5 до 4 кПа в зависимости от снегового района).

Надёжность креплений проверяется методом контрольной затяжки динамометрическим ключом (момент затяжки указывается в проекте) и испытанием на вырыв (например, гидравлическим домкратом с нагрузкой 1,5 от расчётной). После монтажа конструкция должна выдерживать порывы ветра до 40 м/с (для большинства регионов) без остаточных деформаций. Для повышения безопасности применяют дублирующие стропы из нержавеющей стали (диаметр 3–5 мм) на случай разрушения одного из креплений.

Эксплуатационные риски и профилактика

Коррозия, выцветание и другие дефекты

Основными дефектами наружных рекламных конструкций являются коррозия металла, выцветание красочного слоя, отслоение плёнки (при использовании самоклеящихся материалов) и повреждение светодиодов. Коррозия возникает в местах нарушения защитного покрытия – сварные швы, торцы листов, отверстия под крепёж. При отсутствии антикоррозийной обработки процесс может привести к потере несущей способности в течение 3–5 лет. Выцветание происходит под действием УФ-излучения: латексные плёнки без УФ-стабилизации теряют до 50% насыщенности за 2 года, тогда как PVDF-покрытия сохраняют 90% яркости в течение 10 лет. Отслоение облицовочной плёнки часто вызвано неправильной подготовкой поверхности (жировые загрязнения, неровности) или превышением допустимой температуры клейкого слоя (выше 80 °C при нагреве солнцем).

Светодиодные модули могут выходить из строя из-за перегрева (температура выше 65 °C сокращает срок службы до 10 000 часов) или попадания влаги при разгерметизации корпуса. Типичны следующие проявления: мерцание отдельных светодиодов, неравномерная яркость, полное погасание групп. Вандализм (нанесение царапин, отрыв панелей) также относится к эксплуатационным рискам.

Регулярное обслуживание и продление срока службы

Профилактическое обслуживание рекомендуется проводить не реже одного раза в полгода. Оно включает визуальный осмотр состояния креплений, проверку герметизации швов и контактов, очистку лицевых панелей от загрязнений (пыль, птичий помёт, отложения выхлопных газов). Для очистки акрила используют мягкие салфетки и нейтральные моющие средства без абразивов (pH 6–8). Металлические детали при обнаружении очагов коррозии шлифуют, грунтуют и окрашивают ремонтным составом, соответствующим исходному цвету (химический состав краски должен совпадать для минимизации различий).

Для продления срока службы применяют следующие меры:

• Антикоррозийная обработка стальных каркасов (горячее цинкование – срок службы до 20 лет, порошковая покраска – до 10–12 лет).
• Использование УФ-стабилизированного акрила и плёнок с защитным слоем (например, ламинация с UV-фильтром).
• Установка дополнительных растяжек и усиление узлов крепления при превышении расчётных ветровых нагрузок.
• Замена светодиодных блоков на аналоги с повышенным классом защиты (IP67) и более низким тепловыделением.

Своевременное обслуживание позволяет увеличить срок эксплуатации конструкции с расчётных 5–7 лет до 15–20 лет. При обнаружении серьёзных дефектов (трещины сварных швов, потеря герметичности корпуса) конструкция подлежит демонтажу и капитальному ремонту в условиях мастерской.
